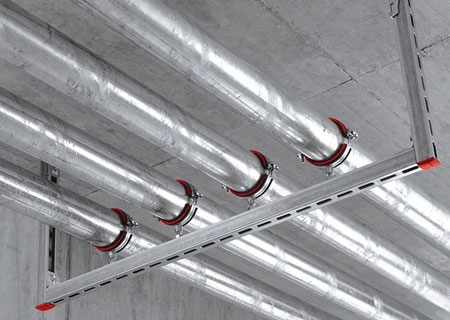

پایپینگ (لوله کشی) یکی از مهمترین و متداول ترین سیستم های انتقال مایعات و گازها در صنعت می باشد. برای نگه داشتن این لوله ها باید از ابزارهای مناسبی استفاده شود که این وسایل را با نام ساپورت (نگهدانده) می شناسیم. در این زمینه استانداردهایی برای استفاده از ساپورت ها وجود دارد که در این مقاله به صورت خلاصه به بررسی انواع ساپورت و استانداردهای موجود در زمینه استفاده از این وسایل پرداخته می شود. در زمینه پایپینگ، ارتباط مستقیمی بین لوله ها و ساپورت ها وجود دارد و با تغییر هر کدام باید در سایر تجهیزات تغییراتی را اعمال کرد و باید همواره نیروهای خارجی و داخلی، بار، تنش و سایر پارامترهای موثر را مورد توجه قرار داد. هدف اصلی از استفاده از ساپورت باید موارد زیر باشد:
- افزایش ایمنی تجهیزات
- کاهش نیرو و گشتاور بر روی اتصالات و لوله ها
- مهار کردن نیرو های خارجی که شامل عواملی مثل باد، زلزله و نیروی گرانش زمین می باشند.
شما عزیزان می توانید برای مشاهده انواع ساپورت تاسیساتی از جمله ساپورت مدولار با فروشگاه اینترنتی فایف همراه باشید. انواع ساپورت شامل موارد زیر می شوند:
- ساپورت لوله که به صورت افقی و عمودی هستند و لوله را نگه می دارند.
- ساپورت کفشکی که برای ایجاد عایق می باشند.
- ساپورت های محوری
- ساپورت های فنری
عوامل موثر در انتخاب ساپورت
در انتخاب نوع ساپورت لوله باید موارد زیر را مد نظر قرار داد:
- وزن کلی مجموعه لوله ها
- در دسترس بودن سازه و انجام تعمیرات
- مسیر حرکت و جابجایی نیرو
- دمای کاری مجموعه
- میزان حداکثر ارتفاع لوله ها
- نوع لوله، داشتن عایق و شیب مجموعه
اصلاحات موجود در زمینه ساپورت ها
- پایه: وسیله ای که با کمک زانویی جوش داده می شود و لوله را نگه می دارد.
- راهنما: وسیله ای است که برای محدود کردن حرکت جانبی لوله ها
- کفش: وسیله ای برای نگه داشتن لوله بر روی یک بستر بوده و برای عایق شدن و حفظ ایمنی کاربرد دارد.
- تیرهای آویز: نوعی از ساپورت است که کاربرد فراوان دارند و دارای سطح مقطعی مشخص می باشد.
- آویز فنری: برای محیط های با دمای متغیر کاربرد دارد تا انعطاف پذیری کافی داشته باشند.
استاندارد های ساپورت پایپینگ
در زمینه استفاده از ساپورت ها (نگهدارنده) استانداردهای متعددی وجود دارد که در این زمینه باید به درجات آزادی (راستاهای مستقلی که امکان جابجایی برای لوله وجود دارد و طولی و دورانی هستند) توجه شود که شامل موارد زیر می شوند:
- استاندارد BS (استاندارد کشور انگلیس)
- استاندارد ANSI (مربوط به کشور آمریکا)
- استانداردDIN (مربوط به کشور آلمان)
- استانداردTUV (سازمان استاندارد موجود در کشور آلمان)
- استانداردAWS (استاندارد جوشکاری آمریکا)
ساپورت ها به صورت وسایل جانبی در زمینه پایپینگ می باشند که انواع و شکل های متفاوتی دارند. در طراحی آنها باید اصول خاصی را رعایت کرد و سعی کرد بهینه سازی صورت پذیرد و از اتلاف هزینه و انرژی جلوگیری شود. در واقع چالش اصلی طراحان در این زمینه تبعیت از استانداردها و طراحی بهینه می باشد که باید اصول خاصی را رعایت کنند. برای اطلاع از قیمت ساپورت لوله می توانید به سایت گروه تولیدی و صنعتی فایف مراجعه نمایید.
